8M IMX219 FPC Camera Module المعلمات الرئيسية
|
رقم الوحدة |
XLS81830-V1.1 |
مستشعر |
IMX219 |
|
دقة |
8MP 4K |
البعد |
قابل للتخصيص |
|
عدسة فوف |
87 (اختياري) |
نوع التركيز |
التركيز التلقائي |
|
واجهة |
ميبي |
ميزة |
معدل إطار مرتفع |
وصف المنتجات
الIMX 219 8 وحدة كاميرا MP FPCيسلم4K Ultra - صور عالية الدقةبحجم3296 × 2512 بكسل. إنهالقدرة على التركيز التلقائييضمن الصور الحادة للموضوعات على مسافات متفاوتة.
مجهزةمرة أخرى - مستشعر CMOS المضيء، يوفرحساسية عالية وأداء منخفض -. تدعم الوحدة النمطيةإخراج معدل الإطارات المرتفع: 720p في 120 إطارًا في الثانية و 1080 بكسل في 30 إطارًا في الثانية ، وهو مثالي للالتقاط الديناميكي.
أبرز المنتجات
8MP 4K Ultra - دقة عاليةلتصوير واضح ومفصل
التركيز التلقائيللتركيز الدقيق على مواضيع مختلفة
مرة أخرى - مستشعر CMOS المضيءمع حساسية عالية وأداء الضوء -
إخراج معدل الإطارات المرتفع: 720p/120fps ، 1080p/30fps
بنية المنتج
مواصفة
1. مقدمة المنتج.
سمات
● Back - CMOS Image Sensor Exmor R ™
● دائرة اتصال 2-Wireserial على رقاقة
● إخراج البيانات CSL2Serial (اختيار 4LANE/2LANE)
● مولد توقيت ، دائر السائق H و V على رقاقة
● CDS/PGA على رقاقة
● محول A/D 10 بت على رقاقة
● دائرة المشبك الأسود البصري التلقائي (OB) على رقاقة
● PLL على رقاقة (موجة مستطيلة)
● حساسية عالية ، تيار مظلم منخفض ، لا تشويه
● خصائص ممتازة -
● متغير - وظيفة مصراع السرعة (وحدات 1 ساعة)
● R ، G ، B Primary Color Pigment Mosaic Filters on Chip
● max.30frame/sin all - can pixels can mode
● معدل البكسل: 280 ميغاهيرتز (جميع- وضع بكسل)
● 720p/120frame/s ، 1080p (crip)/30frame/s
● معدل البيانات: MAX.755MBPS/حارة
2. تحديدات وميزات.
الارتفاع الإجمالي: 4.1 ± 0.2mm
الحجم الأساسي: 6.5*6.5 ± 0.2mm
حجم الصورة: 3296*2512
مرشح الأشعة تحت الحمراء: 650
معلمات رقاقة.
مستشعر صورة CMOS
◆ حجم LMAGE: قطري 4.60 مم (النوع 1/4.0)
◆ العدد الإجمالي للبكسل: 3296 (H) x 2512 () تقريبا . 8.28 m pixels
◆ عدد البكسلات الفعالة: 3296 (H) x 2480 (V) Ablect . 8.17 m pixels
◆ عدد البيكسلات النشطة: 3280 (H) x2464 (V) Abfrx . 8.08 m pixels
◆ حجم الرقاقة: 5.095 مم (H) × 4.930 مم (V) (W Scribe)
◆ حجم خلية الوحدة: 1.12 ميكرون (H) × 1.12 ميكرون (V)
◆ المادة الركيزة: السيليكون

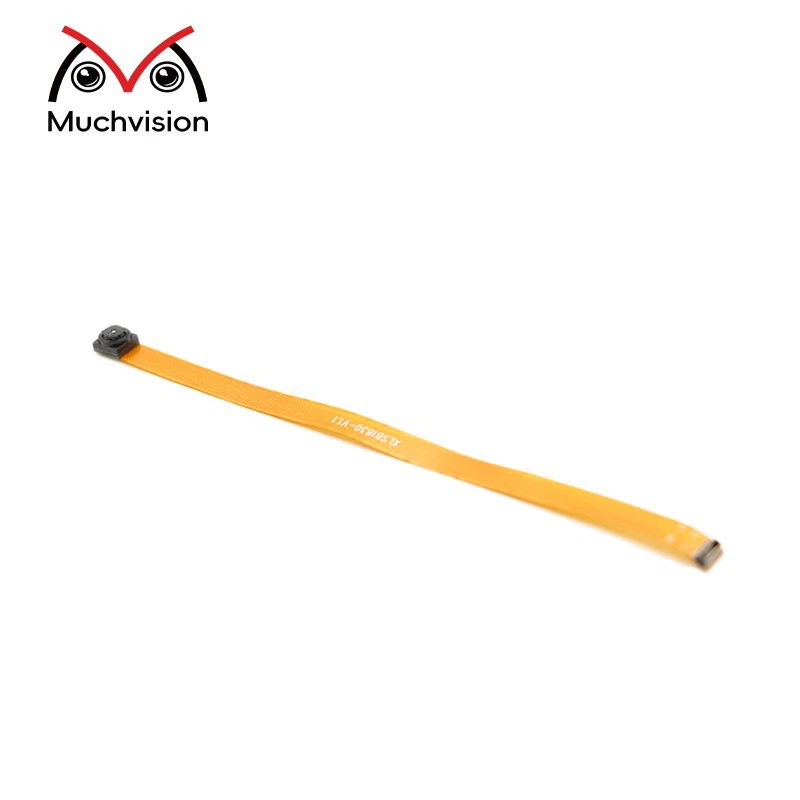

صورة المنتج
مناطق تطبيق وحدات الكاميرا
1. نظام مراقبة السفن: يستخدم لمراقبة السفن لضمان سلامة التنقل ومراقبة حالة السفينة
2. التلسكوبات المعنية: مدمجة مع التلسكوبات الفلكية لالتقاط صور للمجرات البعيدة والأجسام السماوية
3.Industrial X - فحص الشعاع: يستخدم للتفتيش الصناعي X - لاكتشاف العيوب الداخلية للمنتجات وتحسين جودة المنتج
