ما هي كاميرات الاستشعار عن عمق؟ كم عدد أنواع كاميرات استشعار العمق

ترى الكاميرات التقليدية ثنائية الأبعاد فقط عالمًا مسطحًا ثنائي الأبعاد. يمكنهم التعرف على شكل وألوان الكائنات ، لكنهم لا يستطيعون فهم موقفهم أو حجمهم أو المسافة في الفضاء. هذا يحد من قدرات العديد من تطبيقات الروبوتات والأتمتة المتقدمة. لقد غيّر ظهور كاميرات استشعار العمق. أنها تعطي الآلات القدرة "ثلاثية الأبعاد" الجديدة "، مما يتيح أنظمة من فهم مساحة مماثلة للبشر ، وفتح مساحة تطبيق واسعة للاضطرابات المدمجة وحلول الإدراك ثلاثية الأبعاد.

بصفته مستشارًا متخصصًا في وحدات الكاميرا ، ستوفر هذه المقالة تحليلًا متعمقًا لتكنولوجيا الكاميرا الاستشعار ، وأنواعها الرئيسية ، وتطبيقاتها في الروبوتات واللوجستيات و AR/VR. سوف نستكشف خصائص كل تقنية لمساعدة المهندسين على فهم كيفية عمل الكاميرات المستأجرة للعمق واتخاذ الخيار الأكثر استنارة لمشاريعهم.

ما هي كاميرا استشعار العمق ولماذا نحتاجها؟

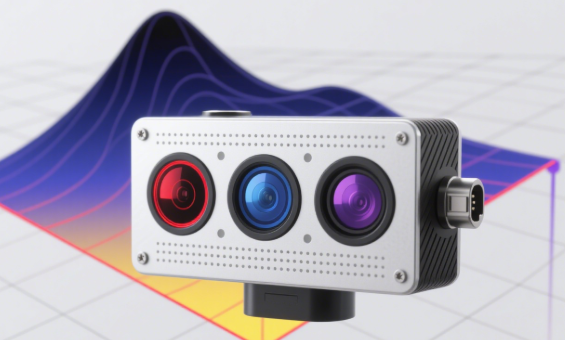

A كاميرا استشعار العمق، وغالبًا ما يشار إليها أيضًا باسم الكاميرا ثلاثية الأبعاد ، هي كاميرا يمكنها التقاط معلومات عمق لكل بكسل في مشهد. إنه لا يخرج فقط صورة RGB التقليدية ولكن أيضًا خريطة عمق أو بيانات سحابة للنقطة. تمثل كل قيمة بكسل في خريطة عمق المسافة بين تلك النقطة والكاميرا.

هناك حاجة إلى الكاميرات ثلاثية الأبعاد لأن الصور ثنائية الأبعاد لا يمكنها حل مشكلة أساسية في الرؤية: الغموض المكاني. لا يمكن للكاميرا ثنائية الأبعاد التمييز بين كائن صغير عن قرب وكائن كبير بعيدًا. علاوة على ذلك ، يمكن أن تتسبب اختلافات الإضاءة والظلال والانسداد في فشل أنظمة الرؤية ثنائية الأبعاد. على سبيل المثال ، قد يكون كائنًا في الظل مخطئًا لكائن آخر أو ببساطة لا يتم اكتشافه.

تعالج كاميرات العمق هذه المشكلة تمامًا من خلال توفير معلومات مسافة دقيقة. أنها توفر الآلات مع معلومات هندسية لا تتأثر بالإضاءة واللون والملمس. تتيح إمكانية الإدراك القائم على الشكل ثلاثي الأبعاد هذه الآلات من فهم العالم الحقيقي والتفاعل معه ، ووضع الأساس لتحقيق حلول الإدراك ثلاثية الأبعاد المدمجة في الرؤية المدمجة.

من بين جميع تقنيات استشعار العمق المتاحة اليوم ، فإن الثلاثة الأكثر شعبية والاستخدام بشكل شائع:
1. الضوء منظم
2. وقت الرحلة
2.1 الوقت المباشر للرحلة (DTOF)
2.1.1 LIDAR
2.2 الوقت غير المباشر للرحلة (itof)
3. رؤية ستيريو

بعد ذلك ، دعونا نلقي نظرة فاحصة على كيفية عمل كل من تقنيات استشعار العمق هذه.

ثلاث تقنيات رئيسية لكاميرات العمق

لفهم كيفية عمل كاميرات استشعار العمق ، من المهم أن يكون لديك فهم عميق للأنواع الأساسية لتكنولوجيا الكاميرا العمق وراءها. حاليا ، هناك ثلاث تقنيات كاميرا عمق رئيسية.

1. كاميرا الضوء منظمة

كاميرا الضوء المهيكلة هي تقنية تصوير نشطة. يستخدم جهاز عرض بالأشعة تحت الحمراء عالية الطاقة لإظهار نمط إضاءة معروف ، مثل نمط محدد يتكون من آلاف النقاط ، على مشهد. ثم يستخدم كاميرات واحدة أو أكثر لالتقاط تشويه هذا النمط على سطح الكائن. عن طريق حساب هذا التشويه ، يمكن للكاميرا استنتاج الشكل والمسافة ثلاثية الأبعاد للكائن.

توفر هذه التكنولوجيا بيانات عمق دقيقة وعالية الدقة ، خاصة في النطاقات القريبة. تتفوق قدرتها على قياس submillimeter في التطبيقات التي تتطلب قياسًا دقيقًا لتفاصيل الكائن. ومع ذلك ، يمكن أن يتأثر الضوء المتوقع بالضوء المحيط (خاصة أشعة الشمس القوية) ، مما يؤثر على دقة القياس. علاوة على ذلك ، عند استخدام كاميرات الضوء المهيكلة المتعددة في نفس المساحة ، قد تتداخل أنماط الإسقاط الخاصة بهم مع بعضها البعض.

2. كاميرا وقت الرحلة

كاميرات وقت الرحلة ، استنادًا إلى مبدأ السرعة الثابتة للضوء ، تنبعث من ضوء الأشعة تحت الحمراء وقياس الوقت الذي يستغرقه نبض الضوء للانعكاس مرة أخرى إلى مستشعر الكاميرا. بناءً على هذا الاختلاف الزمني ، يمكن حساب المسافة بين الكائن والكاميرا بدقة. عادة ما يتم تنفيذ هذه العملية بالتوازي في كل بكسل ، مما يتيح التقاط عمق معدل الإطار العالي.

اعتمادًا على الطريقة المستخدمة لتحديد المسافة ، يتم تصنيف TOF إلى نوعين: الوقت المباشر لوقت الرحلة (DTOF) ووقت الرحلة غير المباشر (ITOF).

2.1. توجيه وقت الرحلة (DTOF)

يقيس DTOF مباشرة وقت رحلة النبض الخفيف من الانبعاثات للعودة. ويستخدم مستشعر مخصص للكشف بدقة وقت وصول الفوتونات الفردية. تتيح طريقة القياس المباشر هذه مسافات قياس أطول وزيادة الدقة.

2.1.1.lidar

LIDAR (رادار الليزر) هو نوع من تقنية DTOF. يستخدم عادةً ماسح ضوئي ليزر لإبعاد ضوء الليزر حسب النقطة في المشهد ويتلقى الضوء المنعكس لإنشاء سحابة نقطة عالية الدقة. نطاق الكشف الطويل من Lidar ومقاومة قوية للضوء المحيط يجعلها مثالية للقيادة ذاتية الحكم ورسم الخرائط عالية الدقة للروبوتات.

2.2. توجيه وقت الرحلة (itof)

itof لا تقيس الوقت مباشرة. بدلاً من ذلك ، ينقل موجة ضوء معدلة مستمرة وتقيس فرق الطور بين الضوء المنعكس والمنبعث. هذا الفرق في المرحلة يتناسب مع وقت الرحلة للضوء. تكون أنظمة ITOF عمومًا أكثر إحكاما ، وتستهلك طاقة أقل ، وتحقيق معدلات إطارات أعلى. وهي مناسبة للتطبيقات الداخلية قصيرة المدى مثل التعرف على الإيماءات ومصادقة الوجه.

3. كاميرا رؤية ستيريو

كاميرا رؤية ستيريو تحاكي رؤية مجهر بشري. يستخدم كاميرتين ، مثبتتين على مسافة أساسية ثابتة ، لالتقاط نفس المشهد في وقت واحد. باستخدام خوارزميات معقدة ، يجد النظام النقاط المقابلة في الصورتين ، وباستخدام مبادئ التثليث ، يحسب موضع كل نقطة في الفضاء ثلاثي الأبعاد ، مما يولد خريطة تباين.

لا تتطلب هذه التكنولوجيا السلبية أي مصدر إضافي للضوء ، مما يجعلها مناسبة للاستخدام في الهواء الطلق والبيئات ذات الضوء الطبيعي الوفير. يوفر خرائط عمق عالية الدقة لا تتأثر بمواد الكائن. ومع ذلك ، فإن رؤية الاستريو مكثفة من الناحية الحسابية وتتطلب معالجًا قويًا لأداء مطابقة الصور. كما أنه يكافح في المناطق التي لا تحتوي على نصية (مثل الجدران البيضاء أو الأسطح ذات اللون الصلب) لأن الخوارزمية لا يمكنها العثور على نقاط مطابقة.

ما هي سيناريوهات التطبيق الأساسية لكاميرات العمق؟

انتقلت تقنية الكاميرا ثلاثية الأبعاد من المختبر إلى الاستخدام التجاري ، وقدراتها المتنوعة تحدث ثورة في العديد من الصناعات.

1. الروبوتات والأتمتة

تعمل كاميرات العمق للروبوتات كـ "أعضاء الإدراك المكاني" للروبوتات. في خطوط الإنتاج الآلية ، يجب أن تحدد الروبوتات بدقة وفهم قطع العمل المكدسة بشكل عشوائي . 3 d يمكن أن تولد بيانات سحابة دقيقة للغاية ، ومساعدة الروبوتات على فهم وضع الكائنات ثلاثية الأبعاد ، وتمكين الإمساك الدقيق والفرز والتجميع بشكل كبير ، وتحسين كفاءة الإنتاج والمرونة.

2. الواقع المعزز (AR) والواقع الافتراضي (VR)

تتطلب أجهزة AR/VR وعيًا بيئيًا في الوقت الفعلي لدمج الكائنات الافتراضية بسلاسة في العالم الحقيقي. يمكن لكاميرات العمق إجراء فحص ثلاثي الأبعاد لغرفة المستخدم وإنشاء خريطة عمق دقيقة. يتيح ذلك وضع الكائنات الافتراضية بدقة على طاولة أو مخبأة خلف كائنات حقيقية ، مما يعزز بشكل كبير تجربة المستخدم الغامرة والتفاعلية.

3. الخدمات اللوجستية وإدارة المستودعات

تعد المستودعات الآلية ، وقياس حجم الحزمة ، والمنصة البليت متطلبات أساسية في صناعة الخدمات اللوجستية.الكاميرات ثلاثية الأبعاديمكن قياس حجم ووزن الحزم بسرعة لتحسين تحميل الشاحنة. في المستودعات الآلية ، يمكنهم توجيه الروبوتات إلى اختيار العناصر ووضعها بدقة من الأرفف وأداء تعداد المخزون ، مما يتيح إدارة المستودعات الفعالة.

4. الرعاية الصحية والقياسات الحيوية

في مجال الرعاية الصحية ، يمكن استخدام الكاميرات ثلاثية الأبعاد لقياس الجسم بدون اتصال وتحليل الموقف والتخطيط الجراحي. من خلال المسح ثلاثي الأبعاد ، يمكن لكاميرات العمق توليد نماذج بشرية للاتصالات الأطراف الأطراف والتقويم. في القياسات الحيوية ، يمكنهم تحديد هندسة الوجه الفريدة لتوفير مصادقة أكثر أمانًا ومنعًا لخداع الصور أو الفيديو.

ملخص

تمثل كاميرات الاستشعار عمقًا تقدمًا تكنولوجيًا كبيرًا في مجال الرؤية المضمن. سواء كان الضوء منظمًا أو وقتًا لوقت الرحلة أو الرؤية المجهر ، تقدم كل تقنية حلولًا فريدة من نوعها للإدراك ثلاثي الأبعاد. يعد فهم مبادئ وخصائص أنواع الكاميرات العمق واختيارها بدقة استنادًا إلى سيناريو التطبيق (مثل كاميرات العمق للروبوتات) ضروريًا لكل مهندس رؤية آلة. تمكن كاميرات العمق الآلات مع القدرة على إدراك العالم ثلاثي الأبعاد وتوجه تحولًا عميقًا من الأتمتة إلى الذكاء.
